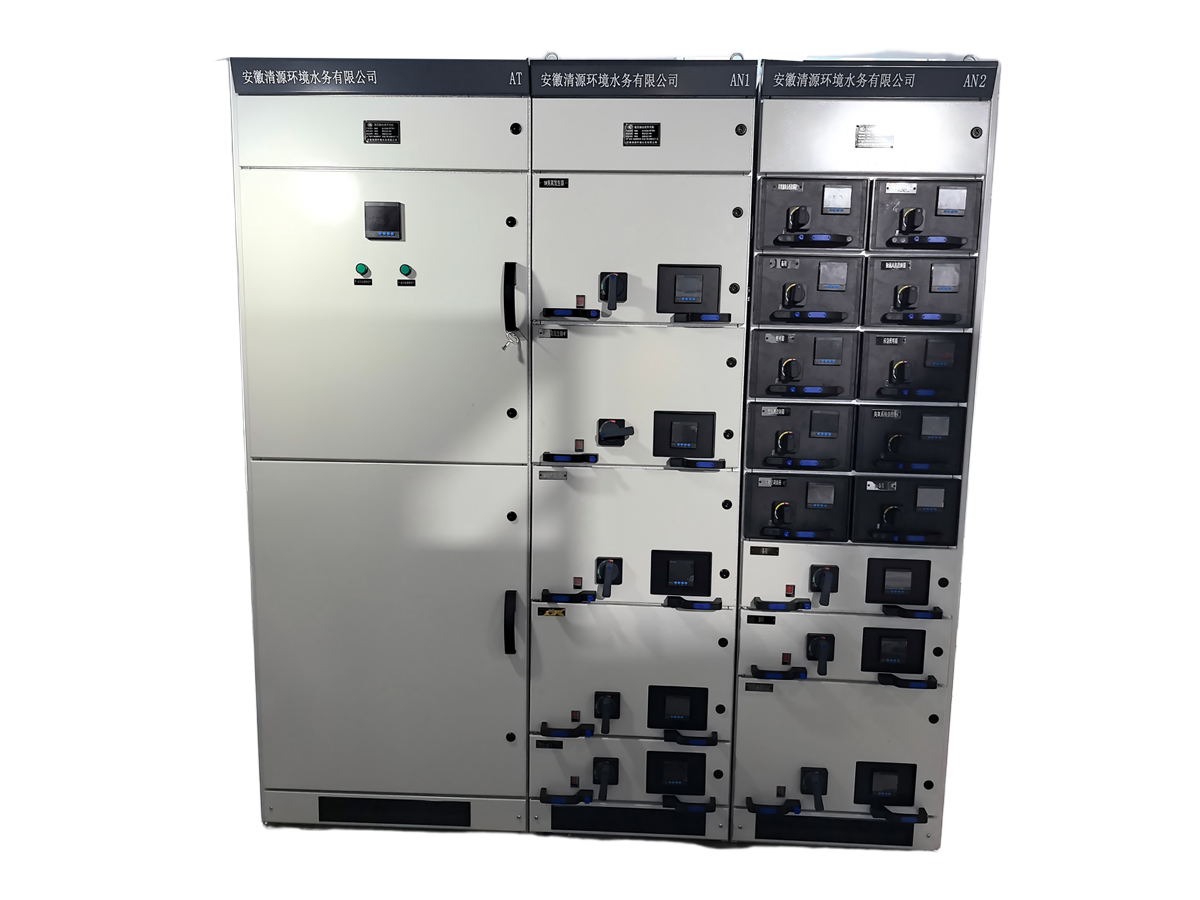

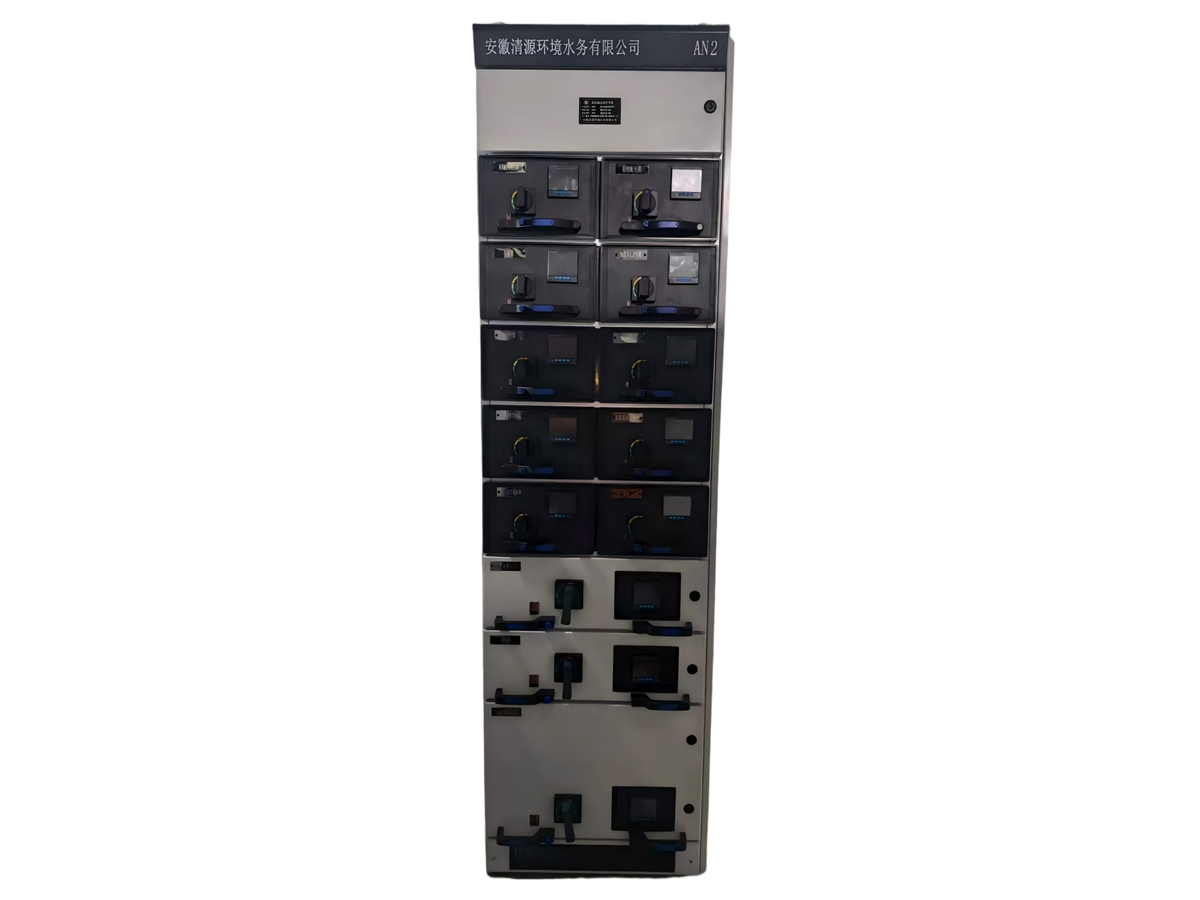

MNS型低压抽出式开关柜
MNS型低压开关柜系统是一款模数化、模块化抽出式低压成套配电设备，适用于交流 50Hz、额定绝缘电压 690V、额定工作电压 380/400V的0.4kV 低压配电系统，主要用于电能接收、分配、电机集中控制、回路保护与信号监测，广泛应用于水务水厂、水利工程、工矿企业、高层建筑、市政工程、商业综合体、泵站电站等场景。
该产品处于国内领先水平，具有结构紧凑、组装灵活的特点，满足各种使用要求。其产品材料能防止故障电弧，具有阻燃和自熄能力。配电回路布置更经济合理，具有更高的可靠性和安全性。
187-1517-3106
187-1517-3106
立即询价
基本参数
|
额定工作电压Un |
380V、400V |
|
|
额定绝缘电压Ui |
690V |
|
|
额定频率fn |
50Hz |
|
|
额定冲击耐受电压Uimp |
6kV |
|
|
额定电流InA |
2500A |
|
|
额定短时耐受电流Icw（1s） |
50kA（有效值），峰值105kA |
|
|
防护等级 |
IP41 |
|
|
过电压类别 |
Ⅳ类 |
|
|
污染等级 |
3级 |
|
|
材料组别 |
Ⅲa |
|
|
绝缘耐热等级 |
E级 |
|
|
标准高度 |
2200mm |
|
|
标准宽度 |
800mm（进线/馈电柜）、600mm（控制柜） |
|
|
标准深度 |
1000mm |
|
|
柜架材质 |
型钢，壁厚2.0mm |
|
|
柜体外壳材质 |
冷轧钢板，壁厚2.0mm |
|
|
抽屉操作面板绝缘件材质 |
ABS料 |
|
|
电气间隙 |
相间、带电对地≥10mm |
|
|
爬电距离 |
相间、带电对地≥12.5mm |
|
|
安装方式 |
户内落地固定 |
|
|
执行标准 |
GB/T 7251.12-2013 |
|
