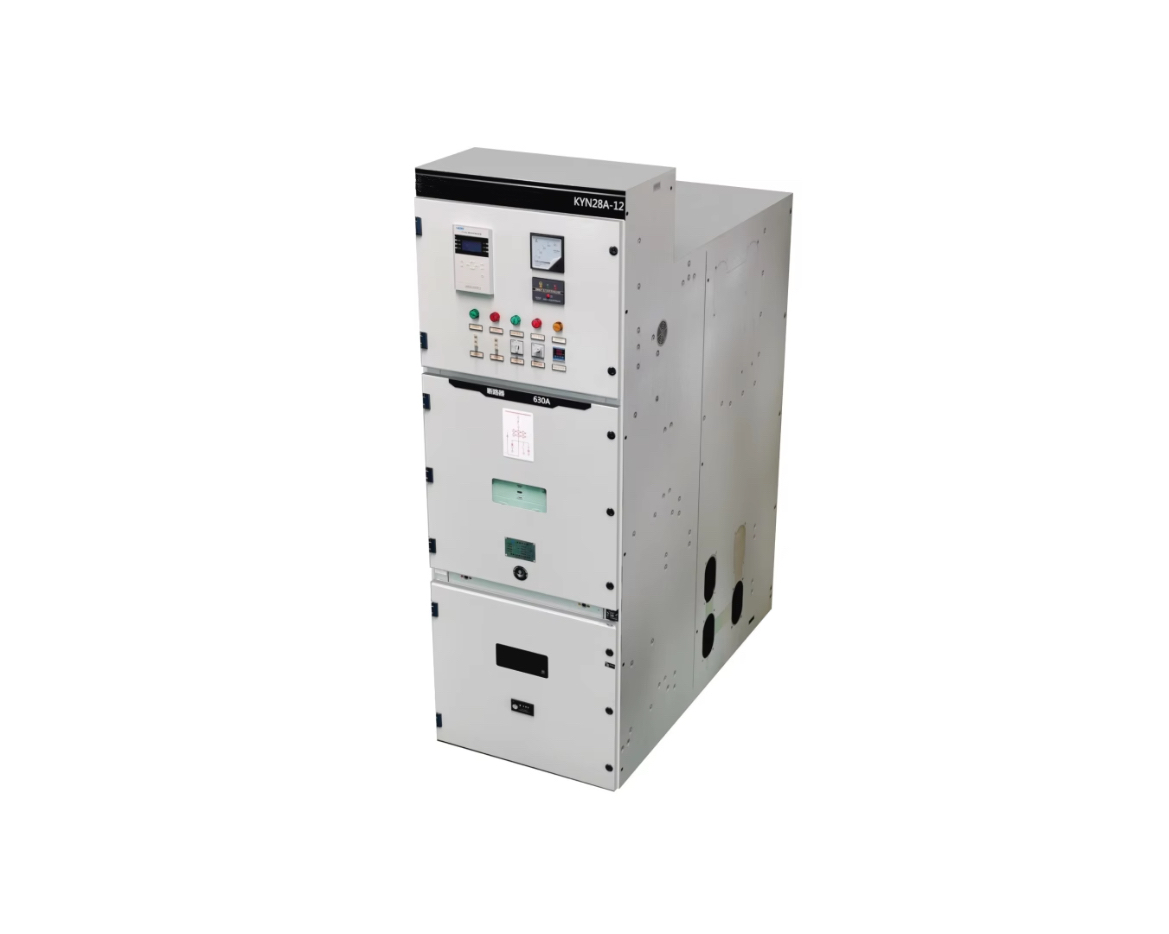

KYN28-12型中压成套开关柜
柜体采用铠装式金属封闭结构，手车（断路器）可抽出，具备完善的五防联锁，安全性高；主回路采用真空断路器，绝缘可靠、分断能力强，防护等级通常为IP4X，符合GB/T 3906、IEC 62271-200等标准，是目前 10kV 配电网最主流、通用的标准柜型。
变电站
工矿企业
高层建筑
市政配电
135-0551-8848
135-0551-8848
立即询价
基本参数
|
参数 |
数值 |
|
额定电压（kV） |
12 |
|
额定电流（A） |
1250 |
|
额定频率（Hz） |
50 |
|
额定短时耐受电流（主回路）（kA） |
31.5 |
|
额定峰值耐受电流（主回路）（kA） |
80 |
|
额定短路持续时间（主回路）（s） |
4 |
|
额定短时耐受电流（接地装置）（kA） |
31.5 |
|
额定峰值耐受电流（接地装置）（kA） |
80 |
|
额定短路持续时间（接地装置）（s） |
4 |
|
额定短时耐受电流（接地回路）（kA） |
27.4 |
|
额定峰值耐受电流（接地回路）（kA） |
69.6 |
|
额定短路持续时间（接地回路）（s） |
2 |
|
关合和开断能力验证 T100s 开断电流（kA） |
31.5 |
|
关合和开断能力验证 T100s 关合电流峰值（kA） |
80 |
|
关合和开断能力验证 T100a 开断电流（kA） |
31.5 |
|
额定短时工频耐受电压（对地及相间）（kV） |
42 |
|
额定雷电冲击耐受电压（对地及相间）（kV） |
75 |
|
额定短时工频耐受电压（断口）（kV） |
48 |
|
额定雷电冲击耐受电压（断口）（kV） |
85 |
|
防护等级（试品外壳） |
IP4X |
|
防护等级（试品内部隔室之间及断路器室门打开时） |
IP2X |
