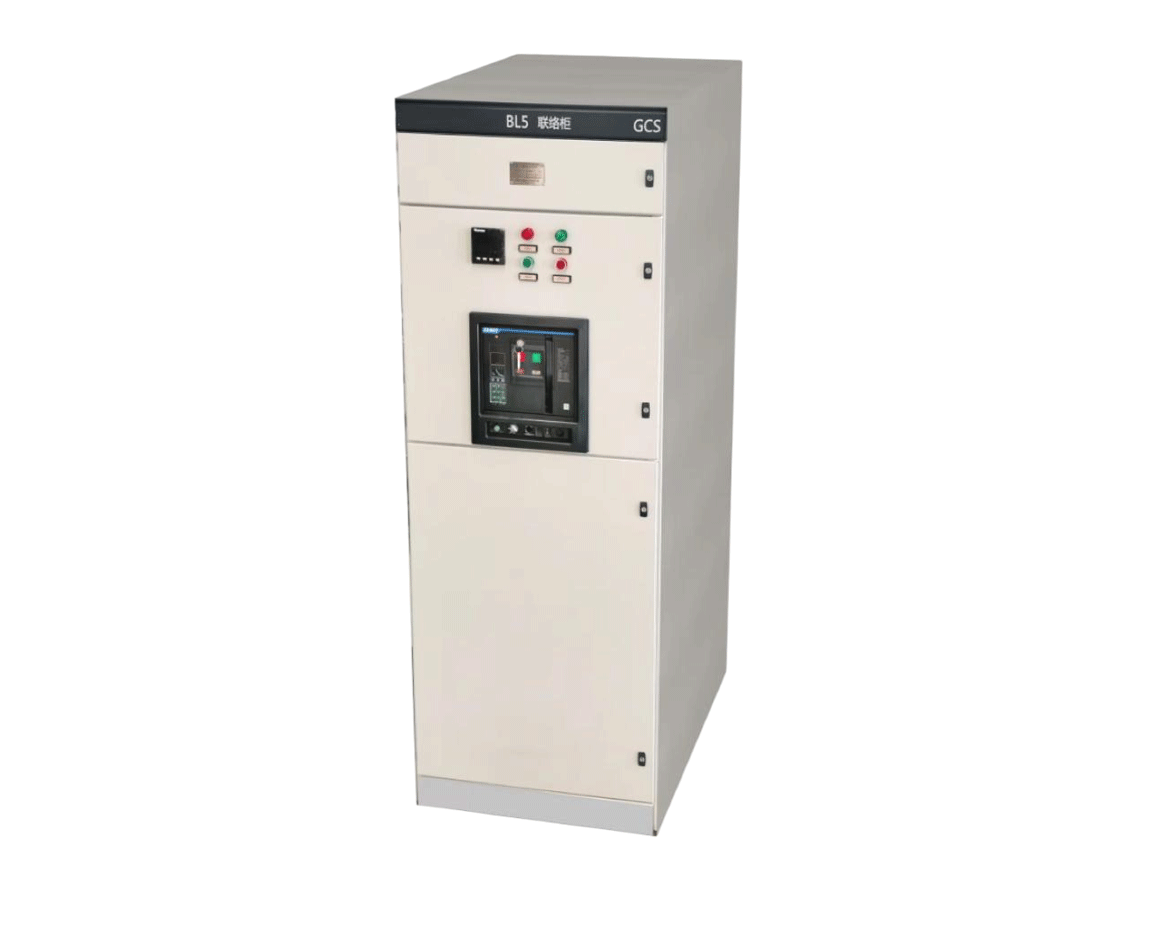

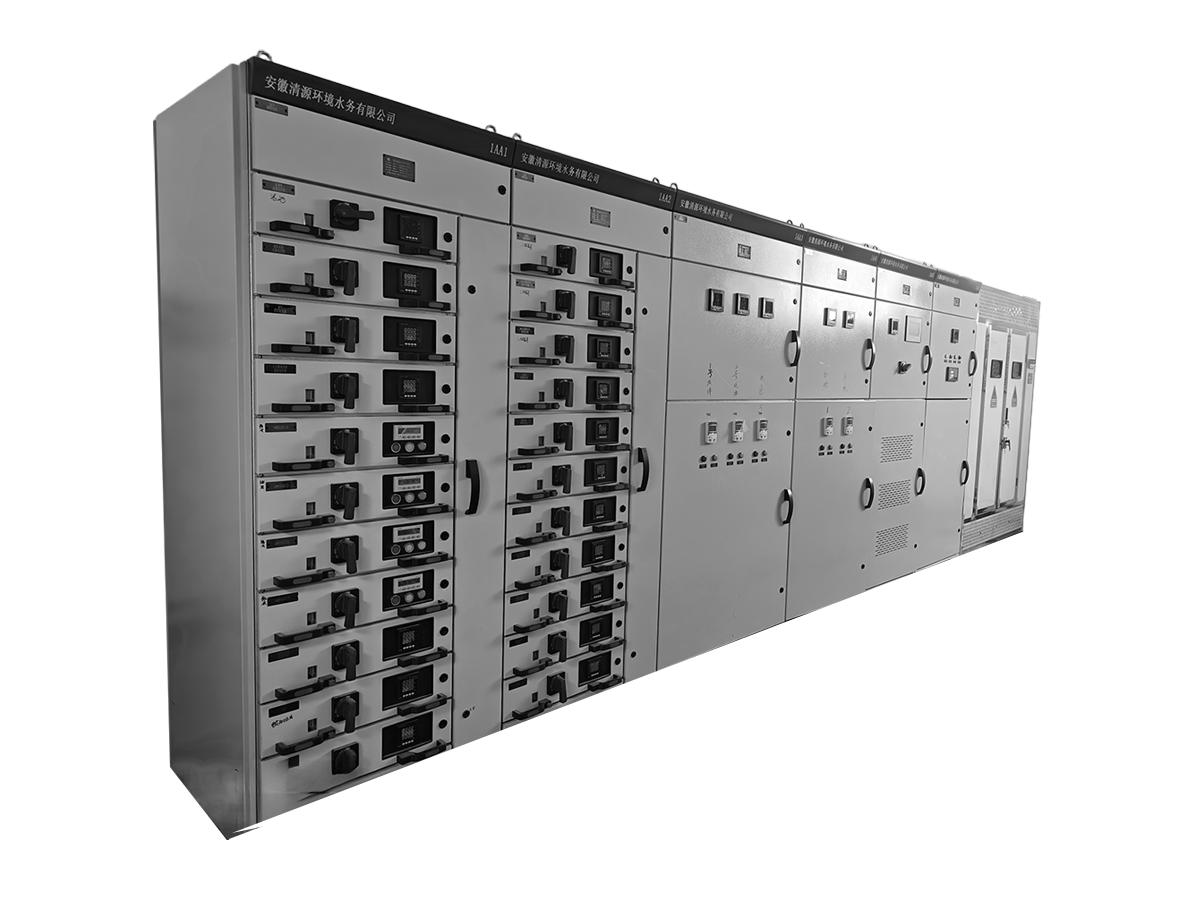

GCS型低压抽出式开关柜
GCS型低压开关柜系统，用于户内三相交流50(或60)Hz，额定电压400V的电力系统中，作为电能分配和动力集中控制之用。该装置适用于所有发电、配电和电力使用的场所，如主副动力柜、配电柜、电动机供电和电动机控制中心、开环或闭环控制系统电子柜、水务企业、水利工程、工矿企业、公用事业、市政工程、商业建筑等。
该产品处于国内领先水平，具有结构紧凑、组装灵活的特点，满足各种使用要求。其产品材料能防止故障电弧，具有阻燃和自熄能力。配电回路布置更经济合理，具有更高的可靠性和安全性。
发电
配电
电力
135-0551-8848
135-0551-8848
立即询价
基本参数
|
参数名称 |
规格/数值 |
|
产品型号 |
GCS |
|
额定工作电压 Ue |
400V / 380V |
|
额定绝缘电压 Ui |
690V |
|
额定频率 fn |
50Hz |
|
额定冲击耐受电压 Uimp |
8kV |
|
主母线额定电流 InA |
1600A |
|
配电母线额定电流 |
800A |
|
主母线短时耐受电流 Icw |
30kA / 1s |
|
主母线峰值耐受电流 |
63kA |
|
过电压类别 |
Ⅲ 类 |
|
污染等级 |
3 级 |
|
防护等级 |
IP41（可做 IP40/IP31/IP30） |
|
外形尺寸 |
2200mm (高)×800/600mm (宽)×1000mm (深) |
|
柜体材质 |
冷轧钢板 + 型钢拼装，前门 1.5mm、框架 2.0mm |
|
进出线方式 |
下进线、下出线 |
|
安装方式 |
户内落地固定 |
|
电气间隙 |
≥10.0mm |
|
爬电距离 |
≥12.5mm |
|
抽出式最小隔离距离 |
24.2mm |
|
接地系统 |
PE 母线 + 门体黄绿双色接地线 |
|
主接地螺钉 |
M12 铁质镀锌 |
|
触电保护类别 |
Ⅰ 类 |
|
执行标准 |
GB/T 7251.12-2013 |
|
绝缘材料耐热等级 |
DMC / 环氧板 F 级、ABS 板 E 级 |
