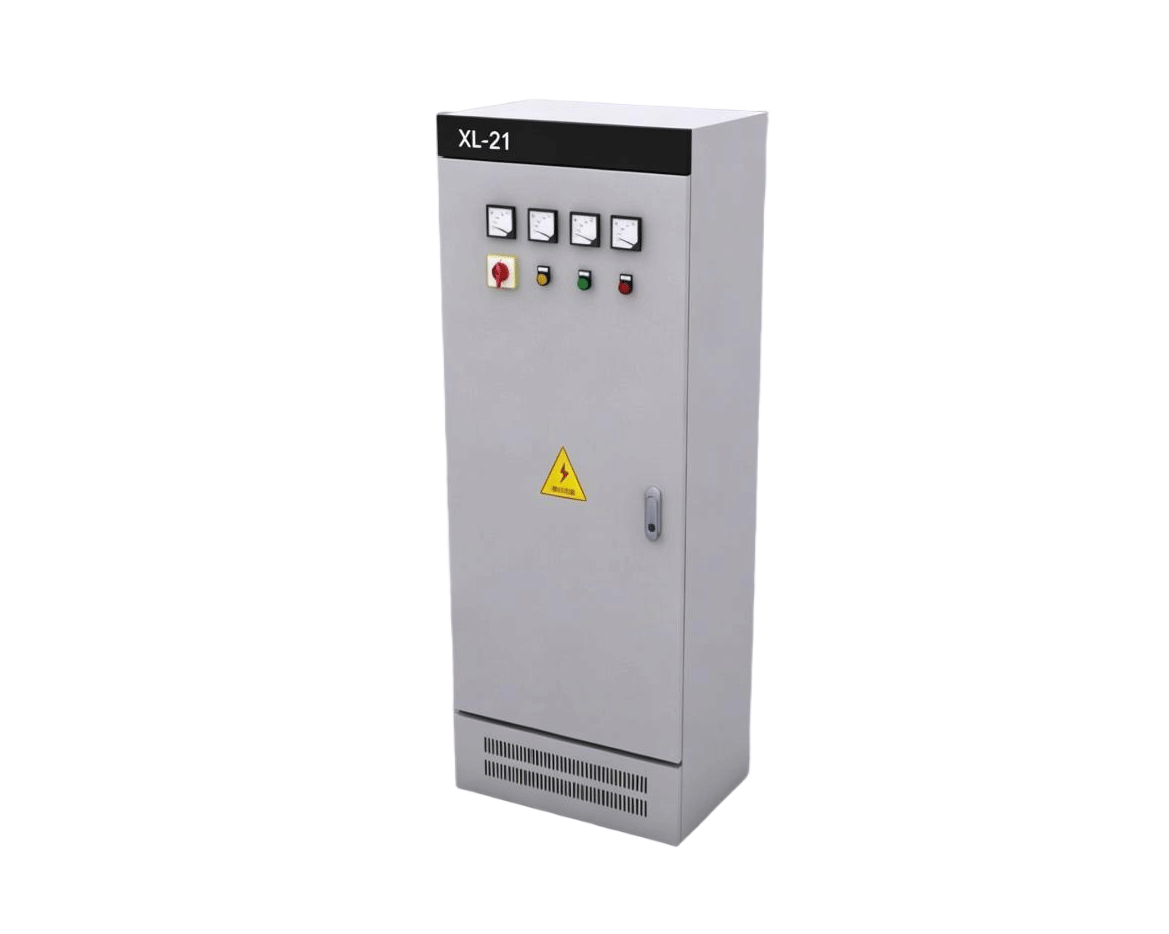

XL型低压动力配电柜
XL 型（常用XL-21）是户内封闭式低压动力配电装置，适用于交流 50Hz、额定电压380/400V系统，主要用于工矿企业、车间、建筑的动力配电、电机控制与照明配电。
柜体为冷轧钢板焊接 / 组装结构，结构紧凑、维护方便，内部可配置断路器、接触器、热继电器等元件，实现配电、控制、过载与短路保护，防护等级常用IP30，符合GB/T 7251系列标准，是工业与民用低压动力配电的通用型柜体。
工矿企业
车间
建筑的动力配电
电机控制
照明配电
135-0551-8848
135-0551-8848
立即询价
基本参数
|
参数名称 |
规格/数值 |
|
产品型号 |
XL-21 |
|
额定工作电压 Ue |
380V / 400V |
|
额定绝缘电压 Ui |
690V |
|
额定频率 fn |
50Hz |
|
额定冲击耐受电压 Uimp |
6kV |
|
主母线额定电流 InA |
630A / 400A |
|
主母线短时耐受电流 Icw |
10kA / 1s |
|
主母线峰值耐受电流 |
17kA |
|
过电压类别 |
Ⅲ 类 |
|
污染等级 |
3 级 |
|
防护等级 |
IP55（可做 IP40 / IP30） |
|
外形尺寸（高 × 宽 × 深） |
1700mm × 700mm × 380mm |
|
柜体材质 |
冷轧钢板，厚度 1.5mm |
|
进出线方式 |
下进线、下出线 |
|
安装方式 |
户内落地固定安装 |
